ஆப்டிகல் கம்யூனிகேஷன் துறையில், மாறி ஆப்டிகல் அட்டென்யூட்டர் (VOA) இன்றியமையாத பங்கு வகிக்கிறது. ஆப்டிகல் பவர் ஒழுங்குமுறைக்கான ஒரு முக்கிய அங்கமாக, VOA ஆனது ஆப்டிகல் சிக்னல்களின் நிலையான பரிமாற்றத்திற்கு உத்தரவாதம் அளிப்பது மட்டுமல்லாமல் கணினியின் ஒட்டுமொத்த செயல்திறனையும் மேம்படுத்துகிறது.
மாறி ஆப்டிகல் அட்டென்யூட்டர் என்பது ஆப்டிகல் சக்தியின் கட்டுப்படுத்தக்கூடிய அட்டன்யூவேஷனை அடைய வடிவமைக்கப்பட்ட செயலற்ற ஆப்டிகல் சாதனமாகும். இது பல்வேறு பயன்பாட்டுக் காட்சிகளின் தேவைகளைப் பூர்த்தி செய்ய ஆப்டிகல் சிக்னல்களின் ஆற்றலைத் துல்லியமாகச் சரிசெய்கிறது. VOAக்கள் முக்கியமாக இரண்டு வகைகளாகப் பிரிக்கப்படுகின்றன: மெக்கானிக்கல் வேரியபிள் ஆப்டிகல் அட்டென்யூட்டர்கள் (MVOAs) மற்றும் Electrical Variable Optical Attenuators (EVOAs). MVOAக்கள் கைமுறையாக சரிசெய்தல் மூலம் ஆப்டிகல் பவர் அட்டென்யுவேஷனை உணர்கின்றன, அதே நேரத்தில் EVOAக்கள் டிரைவிங் எலக்ட்ரிக்கல் சிக்னல்களைப் பயன்படுத்துவதன் மூலம் அட்டென்யூவேஷன் அளவை மாற்றுகின்றன, சிறந்த சரிசெய்தல் துல்லியம் மற்றும் நெகிழ்வுத்தன்மையைப் பெருமைப்படுத்துகின்றன.
VOAக்கள், முக்கியமாக மெக்கானிக்கல், மேக்னட்டோ-ஆப்டிக், லிக்விட் கிரிஸ்டல், MEMS (மைக்ரோ-எலக்ட்ரோ-மெக்கானிக்கல் சிஸ்டம்), தெர்மோ-ஆப்டிக் மற்றும் அக்யூஸ்டோ-ஆப்டிக் வகைகள் உட்பட, பரந்த அளவிலான வேலை செய்யும் வழிமுறைகளை ஏற்றுக்கொள்கின்றன.
1. இயந்திர வகை: தாள்கள் அல்லது கூம்புகள் போன்ற ஒளி-தடுக்கும் கூறுகளை நகர்த்துவதன் மூலம் ஒளி பாதையில் உள்ள ஒளியியல் சக்தி சரிசெய்யப்படுகிறது. இந்த வடிவமைப்பு எளிமையான கட்டமைப்பைக் கொண்டுள்ளது, ஆனால் ஒப்பீட்டளவில் குறைந்த சரிசெய்தல் துல்லியம் மற்றும் நெகிழ்வுத்தன்மையைக் கொண்டுள்ளது.
2. காந்த-ஆப்டிக் வகை: காந்தப்புலங்களின் கீழ் உள்ள பொருட்களின் ஒளியியல் பண்புகளில் ஏற்படும் மாற்றங்களை மேம்படுத்துவதன் மூலம் ஒளி ஆற்றலின் தணிப்பு உணரப்படுகிறது, அதாவது காந்த-ஒளி சுழற்சி விளைவு. இந்த வகை அதிக துல்லியம் மற்றும் நிலைத்தன்மையை வழங்குகிறது ஆனால் அதிக விலையுடன் வருகிறது.
3. திரவ படிக வகை: திரவ படிகங்களின் ஒளிவிலகல் குறியீட்டு அனிசோட்ரோபியிலிருந்து எழும் பைர்பிரிங்ஸ் விளைவின் அடிப்படையில், திரவ படிக மூலக்கூறுகளை மறுசீரமைக்க வெளிப்புற மின்சார புலம் பயன்படுத்தப்படுகிறது, இதன் மூலம் ஒளி பரிமாற்றத்தை சரிசெய்கிறது. திரவ படிக VOAக்கள் வேகமான பதில் வேகம் மற்றும் பரந்த அட்டென்யூவேஷன் வரம்பைக் கொண்டுள்ளன.
4. MEMS வகை: மைக்ரோ-எலக்ட்ரோ-மெக்கானிக்கல் தொழில்நுட்பத்துடன் புனையப்பட்ட மைக்ரோ-கண்ணாடிகள் பிரதிபலித்த ஒளியின் தீவிரத்தை சரிசெய்ய மின்னியல் விசை மூலம் சாய்க்கப்படுகின்றன. MEMS VOAகள் சிறிய அளவு, குறைந்த எடை மற்றும் உயர் ஒருங்கிணைப்பு நிலை ஆகியவற்றால் வகைப்படுத்தப்படுகின்றன.
5. தெர்மோ-ஆப்டிக் வகை: வெப்பநிலை புலங்களின் கீழ் பொருள் ஒளியியல் பண்புகளில் (எ.கா. ஒளிவிலகல் குறியீடு) மாறுபாடுகள் மூலம் அட்டென்யூவேஷன் அளவுகள் மாற்றியமைக்கப்படுகின்றன. தெர்மோ-ஆப்டிக் VOAக்கள் எளிமையான கட்டமைப்பு மற்றும் குறைந்த விலை கொண்டவை, ஆனால் மெதுவான பதில் வேகத்தால் பாதிக்கப்படுகின்றன.
6. ஒலி-ஒளி வகை: மீயொலி அலைகள் ஒலி-ஆப்டிக் படிகங்களுக்குள் அவ்வப்போது திரிபுகளை உருவாக்குகின்றன, ஒளிக் கற்றைகளை மாற்றியமைக்க ஒளிவிலகல் குறியீட்டில் அவ்வப்போது ஏற்ற இறக்கங்களை ஏற்படுத்துகின்றன. ஒலி-ஆப்டிக் VOAக்கள் வேகமான டியூனிங் வேகம் மற்றும் சிறந்த நிலைத்தன்மையை வழங்குகின்றன.
ஆப்டிகல் கம்யூனிகேஷன்ஸ், ஃபைபர்-ஆப்டிக் சென்சிங், ஆப்டிகல் கருவிகள் மற்றும் பிற துறைகளில் VOAக்கள் பரவலாக பயன்படுத்தப்படுகின்றன.
1. ஆப்டிகல் கம்யூனிகேஷன்ஸ்: சீரான சிக்னல் தரத்தை பராமரிக்க பல்வேறு சேனல்களில் ஆப்டிகல் சிக்னல்களின் தீவிரத்தை சமநிலைப்படுத்தவும்; மாறுபடும் பரிமாற்ற தூரங்கள் மற்றும் ரிசீவர் விவரக்குறிப்புகளுக்கு ஏற்ப ஆப்டிகல் சிக்னல் சக்தியை சரிசெய்யவும்.
2. ஃபைபர்-ஆப்டிக் உணர்திறன்: கணினி செயல்திறன் மற்றும் நம்பகத்தன்மையை சோதிக்க மற்றும் சரிபார்க்க பல்வேறு சுற்றுச்சூழல் நிலைமைகளின் கீழ் ஆப்டிகல் சிக்னல் தீவிரத்தை உருவகப்படுத்தவும்.
3. ஒளியியல் கருவிகள்: துல்லியமான அளவீட்டு முடிவுகளுக்கு ஒளியியல் சமிக்ஞை தீவிரம் மற்றும் ஃப்ளக்ஸ் ஆகியவற்றைக் கட்டுப்படுத்த லேசர் சாதனங்கள், ஃபோட்டான் கவுண்டர்கள், ஸ்பெக்ட்ரோமீட்டர்கள், ஆப்டிகல் மைக்ரோஸ்கோப்புகள் மற்றும் பிற உபகரணங்களுக்குப் பயன்படுத்தப்படுகிறது.
| பொருட்கள் | அளவுருக்கள் | அலகு |
|---|---|---|
| இயக்க அலைநீள வரம்பு | ஓ பேண்ட் /சி பேண்ட்/எல் பேண்ட்/முழு பேண்ட்/மற்றவை | nm |
| குறைப்பு வகை | பிரகாசமான அல்லது இருண்ட | - |
| தணிப்பு வரம்பு | ≥15/20/30/40 | dB |
| செருகும் இழப்பு | ≤0.7 | dB |
| அட்டென்யூவேஷன் ரெசல்யூஷன் | தொடர்ச்சியான | dB |
| வருவாய் இழப்பு | ≥45 | dB |
| ஃபைபர் வகை | SMF-28e | - |
| மறுமொழி நேரம் (10-90% ஆப்டிகல் பவர்) | ≤5 | ms |
| ஓட்டுநர் மின்னழுத்தம் | 5/6.5 | V |
| ஓட்டும் சக்தி | ≤5 | மெகாவாட் |
| துருவமுனைப்பு சார்ந்த இழப்பு | ≤0.2@ 10dB , ≤0.5 @<20dB att. | dB |
| அலைநீளம் சார்ந்த இழப்பு | ≤0.6@ 10dB , ≤1.0 @<20dB 20nm இடைவெளியில் | dB |
| அதிகபட்ச ஆப்டிகல் பவர் | ≤500 | மெகாவாட் |
| இயக்க வெப்பநிலை | -0~+70 | °C |
| சேமிப்பு வெப்பநிலை | -40~+85 | °C |
| இணைப்பான் வகை | தனிப்பயனாக்கப்பட்டது | - |

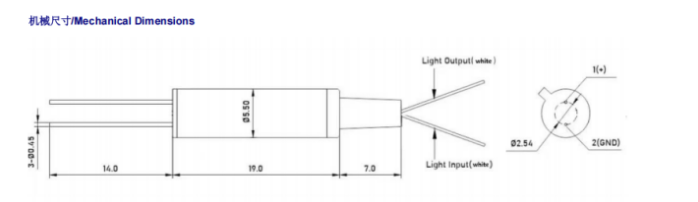

| தொகுப்பு அளவு | Φ5.5xL19 | மிமீ |
| அளவுரு | 1310 | 1550 | 1310/1550 | 850/1310 |
|---|---|---|---|---|
| வகை(என்எம்) | 1310 | 1550 | 1310/1550 | 850/1310 |
| அலைநீளம் (nm) | 1310±50 | 1550±50 | 1260~1650 | 850/1310±40 |
| குறைப்பு வரம்பு (dB) | 0.8~60 | 0.8~60 | 0.8~60 | 0.8~60 |
| அசல் இழப்பு (dB) | ≤0.8 | ≤0.8 | ≤0.8 | ≤0.8 |
| வருவாய் இழப்பு(dB) | ≥50 | ≥50 | ≥50 | ≥30 |
| ஃபைபர் வகை | SMF-28e | SMF-28e | SMF-28e | 50/125 அல்லது 62.5/125 மிமீ |
| PDL(dB) | ≤0.15 | ≤0.15 | ≤0.15 | - |

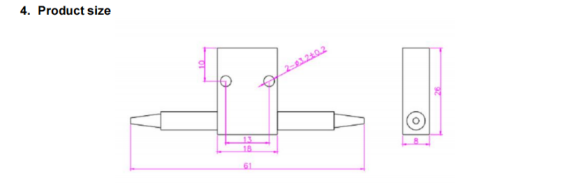

| பரிமாணம் (மிமீ) | 26×18×8 | 26×18×8 | 26×18×8 | 26×18×8 |
| இயக்க வெப்பநிலை(℃) | 0~+70 | 0~+70 | 0~+70 | 0~+70 |
| சேமிப்பு வெப்பநிலை(℃) | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
