ஃபைபர் ஆப்டிக் ஸ்ப்ளிட்டர், ஆப்டிகல் ஸ்ப்ளிட்டர் என்றும் அழைக்கப்படுகிறது, இது முன்னரே தீர்மானிக்கப்பட்ட விகிதத்தின்படி ஒற்றை ஆப்டிகல் ஃபைபர் சிக்னலை இரண்டு அல்லது அதற்கு மேற்பட்ட வெளியீட்டு ஆப்டிகல் சிக்னல்களாகப் பிரிக்க FTTH (ஃபைபர் டு தி ஹோம்) அமைப்புகளில் பயன்படுத்தப்படும் செயலற்ற ஆப்டிகல் சாதனமாகும். எடுத்துக்காட்டாக, 1x4 ஆப்டிகல் ஸ்ப்ளிட்டர் ஆப்டிகல் சிக்னலை ஒரு ஃபைபரிலிருந்து நான்கு ஃபைபர்களுக்கு ஒரு குறிப்பிட்ட விகிதத்தில் விநியோகிக்கிறது. ஒரு WDM அமைப்பில் உள்ள அலைநீளப் பிரிவு மல்டிபிளெக்சர் (WDM) போலல்லாமல், இது வெவ்வேறு அலைநீளங்களின் ஒளியியல் சமிக்ஞைகளை தொடர்புடைய அலைநீள சேனல்களாகப் பிரிக்கிறது, ஒரு ஆப்டிகல் ஸ்ப்ளிட்டர் முழு ஆப்டிகல் சிக்னலையும் பரிமாற்றத்திற்காக பல சேனல்களில் விநியோகிக்கிறது.

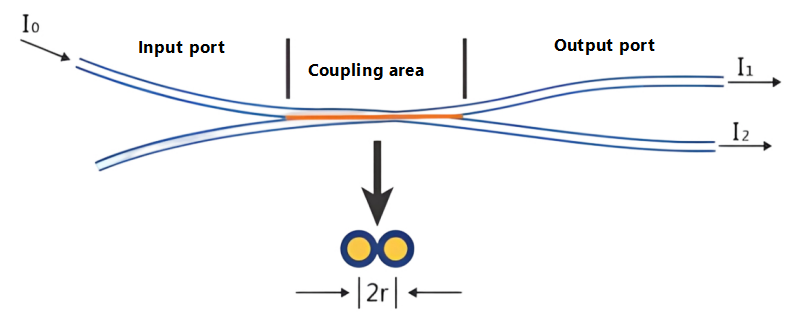

ஒற்றை-முறை ஃபைபரில் ஆப்டிகல் சிக்னல்களை கடத்தும் போது, ஒளியின் ஆற்றல் ஃபைபர் மையத்தில் முழுமையாக குவிவதில்லை; ஒரு சிறிய அளவு மையத்திற்கு அருகில் உள்ள உறைப்பூச்சு மூலம் பரவுகிறது. வேறு வார்த்தைகளில் கூறுவதானால், இரண்டு இழைகளின் கோர்கள் போதுமான அளவு நெருக்கமாக இருந்தால், ஒரு இழையில் பரவும் ஒளியின் பயன்முறை புலம் மற்றொன்றில் நுழையலாம், இதனால் இரண்டு இழைகளிலும் ஆப்டிகல் சிக்னலை மீண்டும் மேம்படுத்த முடியும். புதிய ஒதுக்கீடு.
ஆப்டிகல் ஸ்ப்ளிட்டர்களை அவற்றின் செயல்பாட்டுக் கொள்கையின்படி இரண்டு வகைகளாகப் பிரிக்கலாம்: பிளானர் வேவ்கைடு (பிஎல்சி) ஆப்டிகல் ஸ்ப்ளிட்டர்கள் மற்றும் ஃப்யூஸ்டு பைகோனிகல் டேப்பர்டு (எஃப்பிடி) ஆப்டிகல் ஸ்ப்ளிட்டர்கள்; அவற்றின் போர்ட் உள்ளமைவின்படி, அவற்றை வகைப்படுத்தலாம்: X-வகை (2x2) கப்ளர்கள், Y-வகை (1x2) கப்ளர்கள், நட்சத்திரம் (NxN, N>2) கப்ளர்கள், மரம் (1xN, N>2) கப்ளர்கள், முதலியன; அவற்றின் பிளவு விகிதத்தின்படி, அவை சீரற்ற பிளவு மற்றும் சீரான பிளவு என வகைப்படுத்தலாம்; மற்றொரு வகைப்பாடு முறை ஒற்றை முறை (1310nm) மற்றும் பல முறை (850nm) ஆகியவற்றை அடிப்படையாகக் கொண்டது.

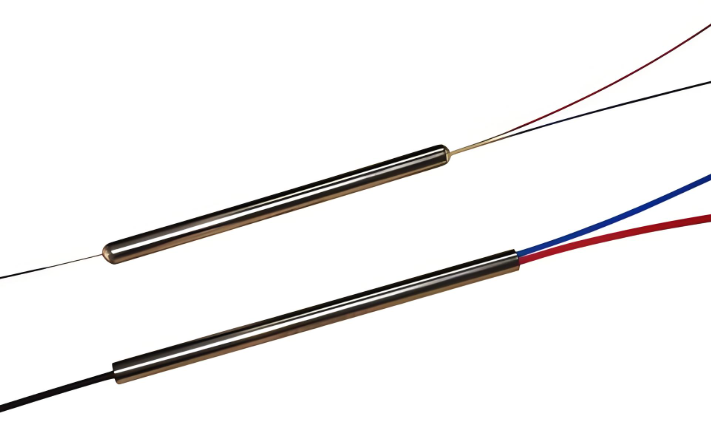

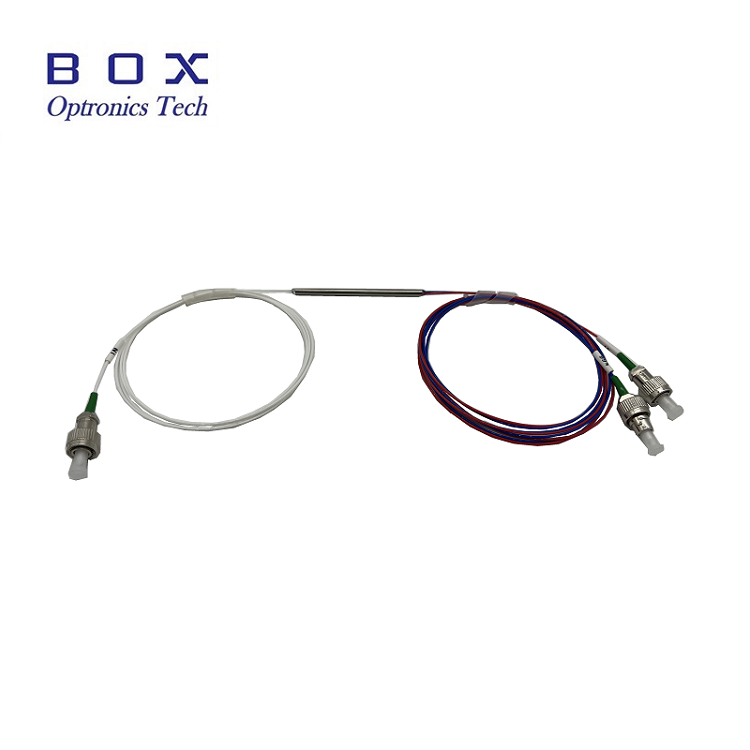

FBT ஆப்டிகல் ஸ்ப்ளிட்டர்... சர்க்யூட் ஒரு பாரம்பரிய டேப்பர்டு கப்ளர் செயல்முறையைப் பயன்படுத்தி தயாரிக்கப்படுகிறது. இரண்டு அல்லது அதற்கு மேற்பட்ட ஆப்டிகல் ஃபைபர்கள், அவற்றின் பூச்சு அகற்றப்பட்டு, ஒன்றாக தொகுக்கப்பட்டு, இருபுறமும் நீட்டப்படும் போது ஒரு டேப்பரிங் இயந்திரத்தில் அதிக வெப்பநிலையில் உருகுகின்றன. பிரித்தல் விகிதம் உண்மையான நேரத்தில் கண்காணிக்கப்படுகிறது. விரும்பிய பிளவு விகிதம் அடைந்தவுடன், உருகும் மற்றும் நீட்சி செயல்முறை முடிவடைகிறது. ஒரு முனை ஒரு ஃபைபரை (மீதமுள்ளவை துண்டிக்கப்படும்) உள்ளீடாக வைத்திருக்கிறது, மறுமுனை பல வெளியீடு முனையமாக செயல்படுகிறது. ஃபைபர் திருப்பத்தின் கோணத்தையும் நீட்சியின் நீளத்தையும் கட்டுப்படுத்துவதன் மூலம் வெவ்வேறு பிளவு விகிதங்களைப் பெறலாம். இறுதியாக, குறுகலான பகுதி ஒரு குவார்ட்ஸ் அடி மூலக்கூறு மீது பிசின் மூலம் குணப்படுத்தப்பட்டு ஒரு துருப்பிடிக்காத எஃகு குழாயில் செருகப்படுகிறது.

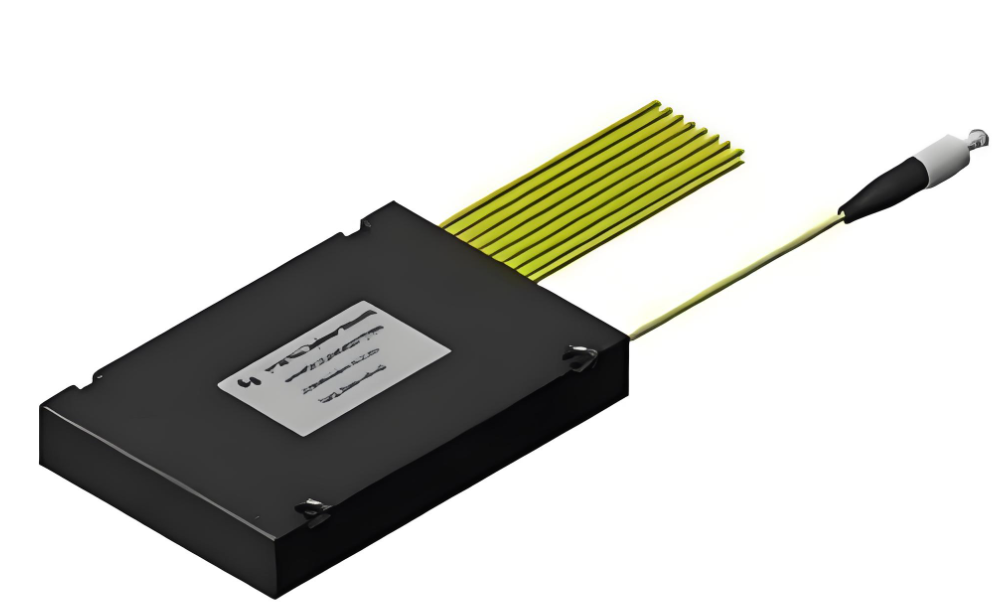

பிஎல்சி பிளேன் வேவ் பிஎல்சி (பிளானர் லைட்வேவ் சர்க்யூட்) ஆப்டிகல் ஸ்ப்ளிட்டர்கள் குவார்ட்ஸ் அடி மூலக்கூறுகளை அடிப்படையாகக் கொண்ட ஒருங்கிணைக்கப்பட்ட அலை வழிகாட்டி ஆப்டிகல் பவர் விநியோக சாதனங்கள், குறைக்கடத்தி செயல்முறைகளைப் பயன்படுத்தி புனையப்பட்டவை (புகைப்படக்கலை, பொறித்தல், மேம்பாடு போன்றவை). PLC ஸ்ப்ளிட்டர்கள் ஒற்றை ஆப்டிகல் ஃபைபரிலிருந்து ஆப்டிகல் சிக்னல்களை பல ஆப்டிகல் ஃபைபர்களாகப் பிரித்து, ஆப்டிகல் ஆற்றலின் சீரான விநியோகத்தை அடைகின்றன. ஆப்டிகல் அலை வழிகாட்டி வரிசையானது சிப்பின் மேல் மேற்பரப்பில் அமைந்துள்ளது, பிளவு செயல்பாட்டை சிப்பில் ஒருங்கிணைக்கிறது; பின்னர், மல்டி-சேனல் ஃபைபர் வரிசைகள் சிப்பின் இரு முனைகளிலும் உள்ளீடு மற்றும் வெளியீட்டு முனைகளுடன் இணைக்கப்பட்டு இணைக்கப்படுகின்றன.
FBT VS PLC FBT டேப்பர் ஸ்ப்ளிட்டர்களின் முக்கிய நன்மைகள் எளிமையான மூலப்பொருள் பயன்பாடு, ஒப்பீட்டளவில் குறைந்த விலை மற்றும் குறைவான தேவையுள்ள உபகரணங்கள் மற்றும் செயல்முறை தேவைகள் ஆகும். பிளவு விகிதத்தை தேவைக்கேற்ப நிகழ்நேரத்தில் கண்காணிக்க முடியும், இது சமமற்ற பிரிப்பான்களை உருவாக்க அனுமதிக்கிறது. குறைபாடுகள்: தற்போது, முதிர்ந்த டேப்பரிங் தொழில்நுட்பம் 1x4 வரை மட்டுமே பிரிப்பான்களை உருவாக்க முடியும். 1x4 ஐ விட பெரிய சாதனங்களுக்கு, பல 1x2 அலகுகள் ஒன்றாக இணைக்கப்பட்டு, பின்னர் ஒரு ஸ்ப்ளிட்டர் ஹவுசிங்கில் தொகுக்கப்படும். FBT ஸ்ப்ளிட்டர்கள் மூன்று அலைநீளங்களை மட்டுமே ஆதரிக்கின்றன: 850nm, 1310nm மற்றும் 1550nm, மற்ற அலைநீளங்களுடன் பொருந்தாது.
PLC பிரிப்பான்களின் தயாரிப்பு பண்புகள்: இழப்பு ஆப்டிகல் அலைநீளத்திற்கு உணர்வற்றது, வெவ்வேறு அலைநீளங்களின் (1260~1650nm) பரிமாற்றத் தேவைகளைப் பூர்த்தி செய்கிறது; சீரான பிரித்தல், பயனர்களுக்கு சமமாக சமிக்ஞைகளை விநியோகித்தல்; சிறிய அமைப்பு மற்றும் சிறிய அளவு; ஒற்றை அலகு... சாதனத்தில் அதிக எண்ணிக்கையிலான ஸ்ப்ளிட்டர் சேனல்கள் உள்ளன, அவை 64 க்கும் அதிகமாக உள்ளன: ஒரு சேனலுக்கு அதிக விலை, மேலும் அதிக சேனல்கள், அதிக செலவு நன்மை. ஃப்யூஸ்டு பைகோனிகல் டேப்பர்டு ஸ்ப்ளிட்டர்களுடன் ஒப்பிடும்போது, குறிப்பாக குறைந்த சேனல் ஸ்ப்ளிட்டர்களில் அதன் அதிக விலையே தீமை.
PLC ஆப்டிகல் ஸ்ப்ளிட்டர் மூன்று பகுதிகளைக் கொண்டுள்ளது: ஒரு ஆப்டிகல் ஸ்ப்ளிட்டர் சிப் மற்றும் ஃபைபர் ஆப்டிக் வரிசைகள் இரு முனைகளிலும் இணைக்கப்பட்டுள்ளன. இந்த மூன்று கூறுகளும் துல்லியமாக சீரமைக்கப்பட வேண்டும்; அவற்றின் வடிவமைப்பு மற்றும் அசெம்பிளி ஆகியவை PLC ஸ்ப்ளிட்டரின் ஸ்திரத்தன்மையில் முக்கிய பங்கு வகிக்கிறது. குவார்ட்ஸ் அடி மூலக்கூறில் ஒரு ஸ்ப்ளிட்டர் அலை வழிகாட்டியை வளர்க்க சிப் குறைக்கடத்தி தொழில்நுட்பத்தைப் பயன்படுத்துகிறது. சிப்பில் ஒரு உள்ளீடு மற்றும் N வெளியீடு அலை வழிகாட்டிகள் உள்ளன. பின்னர், உள்ளீடு மற்றும் வெளியீடு ஃபைபர் ஆப்டிக் அணிவரிசைகள் சிப்பின் இரு முனைகளிலும் இணைக்கப்பட்டு, ஒரு உள்ளீடு மற்றும் N வெளியீடுகளுடன் ஆப்டிகல் ஸ்ப்ளிட்டரை உருவாக்க ஒரு உறை நிறுவப்பட்டுள்ளது.
PLC ஸ்ப்ளிட்டர் சில்லுகள் 1xN மற்றும் 2xN ஆக வடிவமைக்கப்படலாம், N என்பது பொதுவாக 1x2, 1x4, 1x8, 1x16, 1x32, 1x64 போன்ற 2 இன் பெருக்கமாகும்; மற்றும் 1x3, 1x5, 1x9 போன்ற ஒரே சீராக விநியோகிக்கப்படாத பிரிப்பான்கள், எஃப்.டி.டி.ஆர் (ஃபைபர் டு தி ரூம்) க்கான தேவை அதிகரிப்புடன், சீராக விநியோகிக்கப்படாத பவர் ஸ்ப்ளிட்டர்களின் பயன்பாடு பெருகிய முறையில் பரவுகிறது, மேலும் உற்பத்தி செயல்முறை மிகவும் சவாலானதாக மாறும். PLC ஆப்டிகல் ஸ்ப்ளிட்டர் சில்லுகள் குறைந்த விலை, அதிக நம்பகத்தன்மை, அதிக நெகிழ்வுத்தன்மை மற்றும் அளவிடுதல் போன்ற நன்மைகளைக் கொண்டுள்ளன, அவை பரிமாற்ற அமைப்புகள், நெட்வொர்க் ஒருங்கிணைப்பு, பிராட்பேண்ட் அணுகல், ஃபைபர் ஆப்டிக் கம்யூனிகேஷன் மற்றும் மல்டிமீடியா சேவைகள் போன்ற பல்வேறு பயன்பாட்டுக் காட்சிகளுக்கு மிகவும் பொருத்தமானவை.
துருவமுனைப்பு-பராமரித்தல் பிஎல்சி பிரிப்பான் முக்கியமாக உணர்ந்துகொள்கிறது... துருவமுனைப்பு நிலையை பராமரிக்கும் போது, உள்ளீட்டு சக்தி ஒரே மாதிரியாக பிரிக்கப்படுகிறது, ஒற்றை-சேனல் துருவமுனைப்பு-பராமரிக்கும் ஃபைபர் வரிசையை உள்ளீடாகவும், பல-சேனல் துருவமுனைப்பு-பராமரிக்கும் அவுட்புட் ஃபைபர் அணிவரிசையையும் பயன்படுத்துகிறது. ஃபைபருக்குள் உமிழப்படும் நேரியல் போலரிமெட்ரிக் அலையின் துருவமுனைப்பு பரவலின் போது மாறாமல் இருக்கும், மேலும் துருவமுனைப்பு முறைகளுக்கு இடையில் குறுக்கு-இணைப்பு குறைவாகவோ இல்லை, இதனால் துருவமுனைப்பு-பராமரிப்பு இணைப்பு மற்றும் பீம் பிளவு ஆகியவற்றை அடைகிறது. பொதுவாக, பாண்டா ஃபைபர் பயன்படுத்தப்படுகிறது. ஃபைபர் ஆப்டிக் சென்சிங் சிஸ்டம்ஸ் அல்லது ஒத்திசைவான தொடர்பு போன்ற துருவமுனைப்பு பராமரிப்பு தேவைப்படும் சிறப்புப் பயன்பாடுகளில் PLC ஆப்டிகல் ஸ்ப்ளிட்டர்கள் முக்கியமாகப் பயன்படுத்தப்படுகின்றன.
ஆப்டிகல் ஸ்ப்ளிட்டர்களை பாதிக்கும் செயல்திறன் குறிகாட்டிகள் பொதுவாக பின்வருவனவற்றை உள்ளடக்குகின்றன:
செருகும் இழப்பு செருகும் இழப்பு (IL):செருகும் இழப்பு என்பது பிஎல்சி ஸ்ப்ளிட்டரின் இயக்க அலைநீளத்தில் உள்ள மொத்த உள்ளீட்டு ஆப்டிகல் சக்தியுடன் தொடர்புடைய ஒரு குறிப்பிட்ட வெளியீட்டு போர்ட்டில் ஆப்டிகல் சக்தியைக் குறைப்பதைக் குறிக்கிறது. எளிமையாகச் சொன்னால், இது உள்ளீட்டுடன் தொடர்புடைய ஒவ்வொரு வெளியீட்டின் dB இழப்பு. பொதுவாக, செருகும் இழப்பு குறைவாக இருப்பதால், பிரிப்பான் செயல்திறன் சிறப்பாக இருக்கும்.
வருவாய் இழப்பு:ரிட்டர்ன் லாஸ் என்பது ஃபைபர் ஆப்டிக் இணைப்பில் உள்ள உள்ளீட்டு ஒளியின் பிரதிபலித்த ஒளியின் டெசிபல்களில் உள்ள விகிதத்தை (உள்ளீட்டிற்கு தொடர்ந்து கடத்தப்படும் சிதறல் ஒளி) குறிக்கிறது. ஒளி மூலத்திலும் கணினியிலும் பிரதிபலித்த ஒளியின் தாக்கத்தைக் குறைக்க அதிக வருவாய் இழப்பு நல்லது.
வழிகாட்டுதல்:டைரக்டிவிட்டி என்பது சாதாரண செயல்பாட்டின் போது PLC ஸ்ப்ளிட்டரின் அதே பக்கத்தில் உள்ள ஊசி ஒளி சக்திக்கு (அளவிடப்பட்ட அலைநீளம்) உட்செலுத்தப்படாத ஒளி முடிவில் வெளியீட்டு ஒளியியல் சக்தியின் விகிதத்தைக் குறிக்கிறது.
துருவமுனைப்பு சார்ந்த இழப்பு:துருவமுனைப்பு சார்ந்த இழப்பு என்பது பிஎல்சி ஸ்ப்ளிட்டரின் ஒவ்வொரு அவுட்புட் போர்ட்டிலும் அவுட்புட் ஆப்டிகல் பவரில் ஏற்படும் அதிகபட்ச மாற்றத்தை குறிக்கிறது, கடத்தப்பட்ட ஆப்டிகல் சிக்னலின் துருவமுனைப்பு நிலை முழு துருவநிலை நிலையிலும் மாறும்போது.
தனிமைப்படுத்துதல்:கொடுக்கப்பட்ட ஆப்டிகல் பாதையில் இருந்து மற்ற ஆப்டிகல் பாதைகளில் ஆப்டிகல் சிக்னல்களை தனிமைப்படுத்த ஃபைபர் ஆப்டிக் ஸ்ப்ளிட்டரின் திறனை தனிமைப்படுத்துதல் குறிக்கிறது.
