ஃபைபர் ஆப்டிக் சென்சார் நெட்வொர்க்குகள் பாலங்களின் கட்டமைப்பு ஆரோக்கியத்தை கண்காணிக்கும் மற்றும் மருத்துவ OCT கருவிகள் மைக்ரான்-லெவல் விழித்திரைப் புண்களைப் படம்பிடிக்கும் சூழ்நிலைகளில், SLED பிராட்பேண்ட் ஒளி மூலங்கள், அவற்றின் அல்ட்ரா-வைட் ஸ்பெக்ட்ரம், குறைந்த ஒத்திசைவு மற்றும் உயர் நிலைத்தன்மை ஆகியவை உயர்-துல்லியமான ஆப்டிகல் அமைப்புகளை ஆதரிக்கும் முக்கிய கூறுகளாக மாறிவிட்டன. லேசர் டையோட்கள் மற்றும் ஒளி-உமிழும் டையோட்களுக்கு இடையே ஒரு சிறப்பு ஒளி மூலமாக, இந்த சாதனங்கள், அவற்றின் தனித்துவமான ஒளி-உமிழும் பொறிமுறை மற்றும் சுற்று வடிவமைப்பு மூலம், தொழில்துறை கண்காணிப்பு, பயோமெடிசின் மற்றும் தேசிய பாதுகாப்பு ஆராய்ச்சிக்கு ஈடுசெய்ய முடியாத ஒளியியல் தீர்வுகளை வழங்குகின்றன.
ஒரு SLED பிராட்பேண்ட் ஒளி மூலமானது அடிப்படையில் ஒரு ஒளிரும் ஒளி-உமிழும் டையோடு ஆகும். அதன் மைய அமைப்பு III-V கலவை குறைக்கடத்திகளால் (GaAs மற்றும் InP போன்றவை) செய்யப்பட்ட PN சந்திப்பைக் கொண்டுள்ளது. பிஎன் சந்திப்பில் முன்னோக்கி சார்பு மின்னழுத்தம் பயன்படுத்தப்படும் போது, எலக்ட்ரான்கள் என்-பிராந்தியத்திலிருந்து பி-பிராந்தியத்திலும், துளைகள் பி-பிராந்தியத்திலிருந்து என்-பிராந்தியத்திலும் செலுத்தப்படும். சிறுபான்மை கேரியர்கள் பெரும்பான்மை கேரியர்களுடன் மீண்டும் இணையும்போது ஃபோட்டான்கள் வெளியிடப்படுகின்றன. சாதாரண LEDகளின் சீரற்ற தன்னிச்சையான உமிழ்வு போலல்லாமல், SLEDகள், உகந்த செயலில் உள்ள பகுதி கட்டமைப்புகள் மூலம் (குவாண்டம் கிணறுகள் மற்றும் வடிகட்டப்பட்ட அடுக்குகள் போன்றவை), பரப்புதலின் போது ஃபோட்டான்கள் பகுதியளவு தூண்டப்பட்ட உமிழ்வை மேற்கொள்ள உதவுகிறது. இது ஒரு குறுகிய நிறமாலை அலைவரிசையை (பொதுவாக 6nm-100nm) மற்றும் குறைந்த ஒத்திசைவை பராமரிக்கும் போது பாரம்பரிய பிராட்பேண்ட் ஒளி மூலங்களுடன் ஒப்பிடும்போது அதிக வெளியீட்டு சக்தியை அனுமதிக்கிறது.
பல சாதன கூட்டு நுட்பங்களைப் பயன்படுத்தி அவற்றின் நிறமாலை பண்புகளை மேலும் மேம்படுத்தலாம். எடுத்துக்காட்டாக, நான்கு SLED சில்லுகளைப் பயன்படுத்தி, அலைநீளம்-தேர்ந்தெடுக்கப்பட்ட இணைப்பு மூலம், ஸ்பெக்ட்ரல் பிளாட்னெஸை ≤3dB க்கு மேம்படுத்தலாம், C+L பேண்ட் 1528nm-1603nmஐ உள்ளடக்கியது, அடர்த்தியான அலைநீளப் பிரிவு மல்டிபிளெக்சிங் (DWDM) அமைப்புகளின் சோதனைத் தேவைகளைப் பூர்த்தி செய்கிறது.
1. ஸ்பெக்ட்ரல் செயல்திறன்: SLED பிராட்பேண்ட் ஒளி மூலங்கள் பொதுவாக 40nm-100nm இன் 3dB அலைவரிசையைக் கொண்டுள்ளன, மைய அலைநீளங்கள் பொதுவாகப் பயன்படுத்தப்படும் தொடர்பு மற்றும் 850nm, 1310nm மற்றும் 1550nm போன்ற உணர்திறன் பட்டைகளை உள்ளடக்கியது.
2. ஸ்பெக்ட்ரல் அடர்த்தி கட்டுப்பாடு: ஸ்பெக்ட்ரல் பிளாட்டனிங் தொழில்நுட்பத்தைப் பயன்படுத்தி, அதன் நிறமாலை அடர்த்தி -30dBm/nm முதல் -20dBm/nm வரை கட்டுப்படுத்தப்பட்டு, பல அலைநீள அமைப்புகளில் சக்தி சமநிலையை உறுதி செய்கிறது.
3. பவர் ஸ்டெபிலிட்டி: ATC (தானியங்கி வெப்பநிலை கட்டுப்பாடு) மற்றும் APC (தானியங்கி சக்தி கட்டுப்பாடு) மூடிய-லூப் சுற்றுகள், குறுகிய கால மின் ஏற்ற இறக்கங்கள் ≤0.02dB (15 நிமிடங்கள்), மற்றும் நீண்ட கால ஏற்ற இறக்கங்கள் ≤0.05dB (8 மணிநேரம்) ஆகும். எடுத்துக்காட்டாக, Bocos Optoelectronics இன் 1550nm SLED ஒளி மூலமானது -20℃ முதல் 65℃ வரையிலான இயக்க வெப்பநிலை வரம்பிற்குள் ≤±0.05dB/8 மணிநேர வெளியீட்டு சக்தி நிலைத்தன்மையை வெளிப்படுத்துகிறது.
4. மாடுலர் வடிவமைப்பு: டெஸ்க்டாப் (260×285×115 மிமீ) மற்றும் மட்டு (90×70×15 மிமீ) தொகுப்புகள் இரண்டையும் வழங்குகிறது, ரிமோட் பவர் சரிசெய்தல், ஸ்பெக்ட்ரல் கண்காணிப்பு மற்றும் தவறு கண்டறிதலுக்கான RS-232 இடைமுகம் மற்றும் ஹோஸ்ட் கணினி மென்பொருளை ஆதரிக்கிறது.
1. ஃபைபர் ஆப்டிக் சென்சிங் சிஸ்டம்ஸ்
விநியோகிக்கப்பட்ட ஃபைபர் ஆப்டிக் உணர்திறனில், SLEDகளின் குறைந்த ஒத்திசைவானது, ரேலீ சிதறலால் ஏற்படும் குறுக்கீடு சத்தத்தை நீக்கி, மில்லிமீட்டர் அளவிற்கு இடஞ்சார்ந்த தீர்மானத்தை மேம்படுத்துகிறது. எடுத்துக்காட்டாக, எண்ணெய் குழாய் கசிவு கண்காணிப்பில், 1550nm SLED ஒளி மூலமானது FBG சென்சாருடன் இணைந்து 10km வரம்பிற்குள் 0.1℃ வெப்பநிலை மாற்றங்களைக் கண்டறிய முடியும்.
2. மருத்துவ இமேஜிங் (OCT)
ஆப்டிகல் கோஹரன்ஸ் டோமோகிராபி (OCT) ஒளி மூலத்தின் ஒத்திசைவு நீளம் மற்றும் சக்தி நிலைத்தன்மையை சார்ந்துள்ளது. SLED களின் ஒத்திசைவு நீளம் (<100μm) பாரம்பரிய லேசர்களை விட மிகக் குறைவாக உள்ளது, இமேஜிங்கில் கலைப்பொருள் குறுக்கீட்டைத் தவிர்க்கிறது. Bocos Optoelectronics இன் 850nm SLED ஒளி மூலமானது கண் மருத்துவ OCT உபகரணங்களுக்குப் பயன்படுத்தப்பட்டு, விழித்திரையின் 10μm-நிலை அடுக்கு இமேஜிங்கை அடைகிறது.
3. ஆப்டிகல் கம்யூனிகேஷன் சோதனை
CWDM சாதன சோதனையில், SLEDகளின் பரந்த நிறமாலை பண்புகள் ஒரே நேரத்தில் 800nm-1650nm பட்டையை உள்ளடக்கும். உயர் தெளிவுத்திறன் கொண்ட ஸ்பெக்ட்ரோமீட்டருடன் இணைந்து, சேனல் இடைவெளி மற்றும் செருகும் இழப்பு போன்ற அளவுருக்களை துல்லியமாக அளவிட முடியும், இது சோதனை செயல்திறனை 3 மடங்குக்கு மேல் மேம்படுத்துகிறது. 4. பாதுகாப்பு ஆராய்ச்சி: ஃபைபர் ஆப்டிக் கைரோஸ்கோப்புகளுக்கான இன்டர்ஃபெரோமீட்டர் அமைப்புகளில் உயர்-துருவமுனைப்பு SLED ஒளி மூலங்களைப் பயன்படுத்தலாம். அவற்றின் குறைந்த இரைச்சல் பண்புகள் (RIN < -140dB/Hz) கோணத் திசைவேக அளவீட்டுத் துல்லியத்தை 0.01°/hக்கு மேம்படுத்தலாம்.
1. பட்டாம்பூச்சி தொகுப்பு: 14-பின் பட்டாம்பூச்சி தொகுப்பு, உள்ளமைக்கப்பட்ட தெர்மோஎலக்ட்ரிக் கூலர் (TEC) மற்றும் ஆப்டிகல் ஐசோலேட்டர் ஆகியவற்றைக் கொண்டுள்ளது.
2. டெஸ்க்டாப் தொகுப்பு: மின்சாரம், வெப்பநிலை கட்டுப்பாடு மற்றும் தகவல் தொடர்பு இடைமுகங்களை ஒருங்கிணைக்கிறது, ஹோஸ்ட் கணினி மென்பொருள் கட்டுப்பாட்டை ஆதரிக்கிறது, ஆய்வக ஆராய்ச்சி மற்றும் அளவுத்திருத்த காட்சிகளுக்கு ஏற்றது.போகோஸ்டெஸ்க்டாப் 1550nm SLED (195(W)×220(D)×120(H)) ஒளி மூலமானது தொடுதிரை மற்றும் பொத்தான் இயக்கத்துடன் பொருத்தப்பட்டுள்ளது, இது வெளியீட்டு சக்தி, அலைநீளம் மற்றும் பிற அளவுருக்களை உண்மையான நேரத்தில் காண்பிக்கும்.

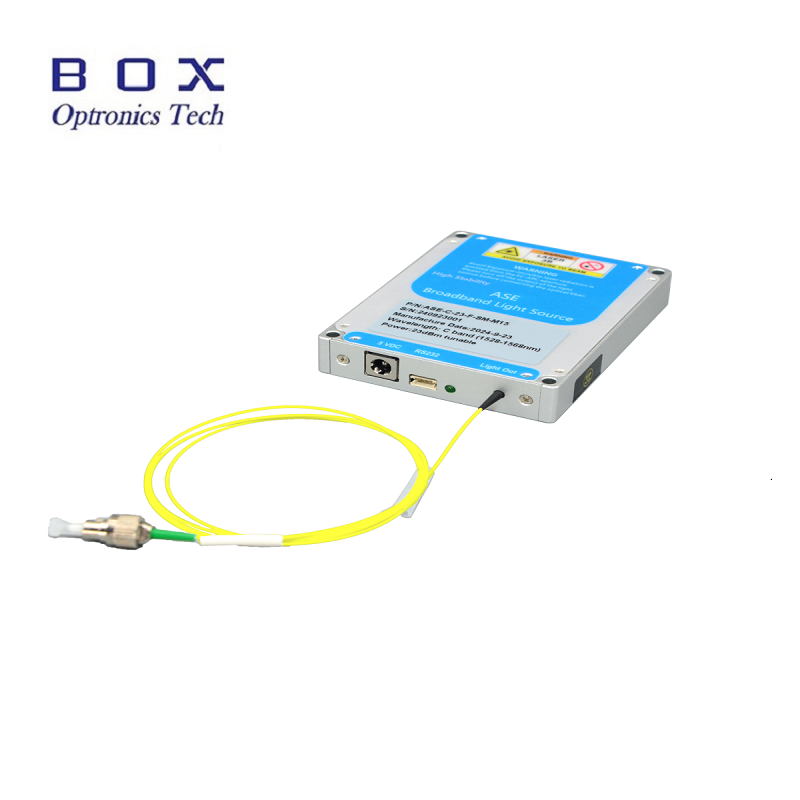

3. மாடுலர் தொகுப்பு: கச்சிதமான அளவு (125(W)×150(D)×20(H)), நேரடியாக தொழில்துறை உபகரணங்கள் அல்லது கள சோதனை கருவிகளில் உட்பொதிக்கப்படலாம், இது கணினி ஒருங்கிணைப்பு செலவுகளைக் குறைக்கும். தொகுதி AC 110~240V அல்லது DC 5V/4A மின் விநியோகத்தை ஆதரிக்கிறது மற்றும் -40℃ முதல் 85℃ வரையிலான சேமிப்பு சூழல்களுக்கு ஏற்றது.
