Box Optronics இன் 980nm 10pin மினி பட்டர்ஃபிளை கூல்டு பம்ப் லேசர் டையோடு தொகுதியின் இணையற்ற செயல்திறனைக் கண்டறியவும் - DWDM EDFA மற்றும் நீண்ட தூர CATV அமைப்புகளில் அதிக சக்தி, அலைநீளம்-நிலையான பம்பிங்கிற்கான உங்களின் இறுதி தீர்வு. மேம்பட்ட FBG ஸ்டெபிலைசேஷன் மூலம் வடிவமைக்கப்பட்ட இந்த ஹெர்மெட்டிகல் சீல் செய்யப்பட்ட மாட்யூல், 974nm அல்லது 976nm இல் துல்லியமாக உமிழ்வை பூட்டுகிறது, மாறுபட்ட வெப்பநிலை மற்றும் டிரைவ் கரண்ட் ஆகியவற்றின் கீழ் 600mW வரை கின்க்-ஃப்ரீ வெளியீட்டை வழங்குகிறது. அதன் ஒருங்கிணைந்த TEC, தெர்மிஸ்டர் மற்றும் மானிட்டர் டையோடு விதிவிலக்கான கண்காணிப்பு பிழை மற்றும் சக்தி நிலைத்தன்மையை உறுதி செய்கிறது, அதே சமயம் எபோக்சி இல்லாத 10-பின் பட்டாம்பூச்சி தொகுப்பு SM/PM ஃபைபருடன் நம்பகமான, சத்தம் இல்லாத செயல்பாட்டிற்கு உத்தரவாதம் அளிக்கிறது. சமரசம் செய்யப்படாத ஸ்பெக்ட்ரம் கட்டுப்பாடு மற்றும் கிடைக்கக்கூடிய அதிகபட்ச சக்திகளைக் கோரும் கணினி ஒருங்கிணைப்பாளர்கள் மற்றும் நெட்வொர்க் பொறியாளர்களுக்காக வடிவமைக்கப்பட்ட இந்த தொகுதி, பம்ப் எண்ணிக்கையை குறைக்கிறது, குளிரூட்டும் சிக்கலைக் குறைக்கிறது மற்றும் பெருக்கியின் ஆயுட்காலத்தை நீட்டிக்கிறது. Telcordia GR-468 இணக்கம் மற்றும் வடிவமைக்கப்பட்ட அலைநீளத் தேர்வுக்கான டிரஸ்ட் பாக்ஸ் ஆப்ட்ரானிக்ஸ் - ஏனெனில் உங்கள் அடுத்த தலைமுறை ஆப்டிகல் நெட்வொர்க்குகளில் ஒவ்வொரு மில்லிவாட்டும் முக்கியமானது. -20°C இலிருந்து 75°C வரை நிலையான செயல்திறனை வழங்கும் நிரூபிக்கப்பட்ட, களத்திற்குத் தயாராக உள்ள உந்தித் தொழில்நுட்பத்துடன் உங்கள் உள்கட்டமைப்பை உயர்த்த இப்போதே ஆர்டர் செய்யுங்கள்.

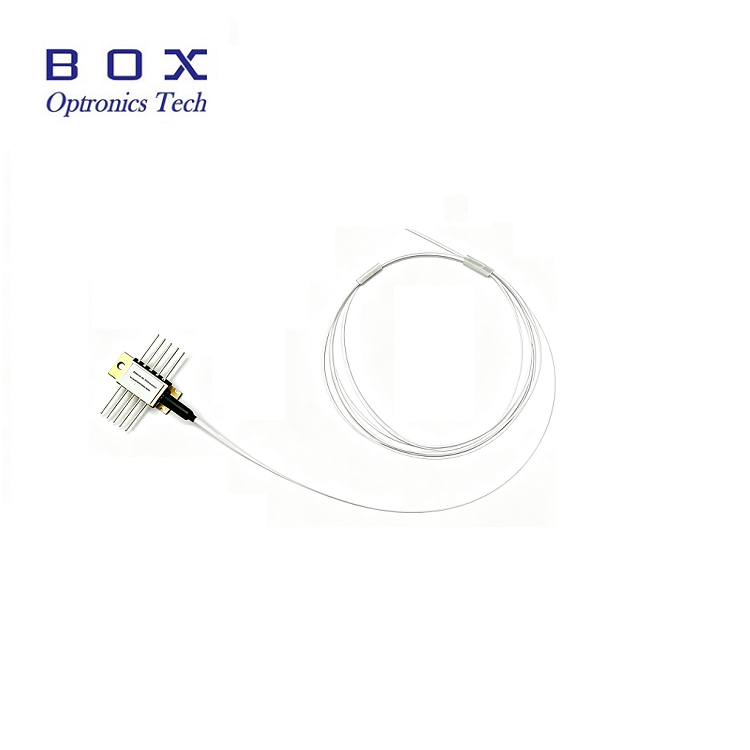

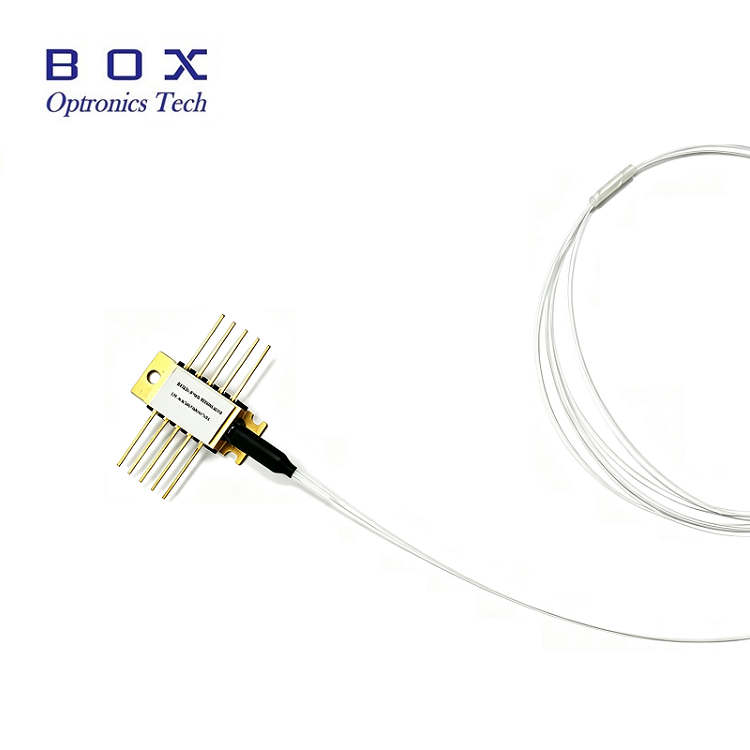

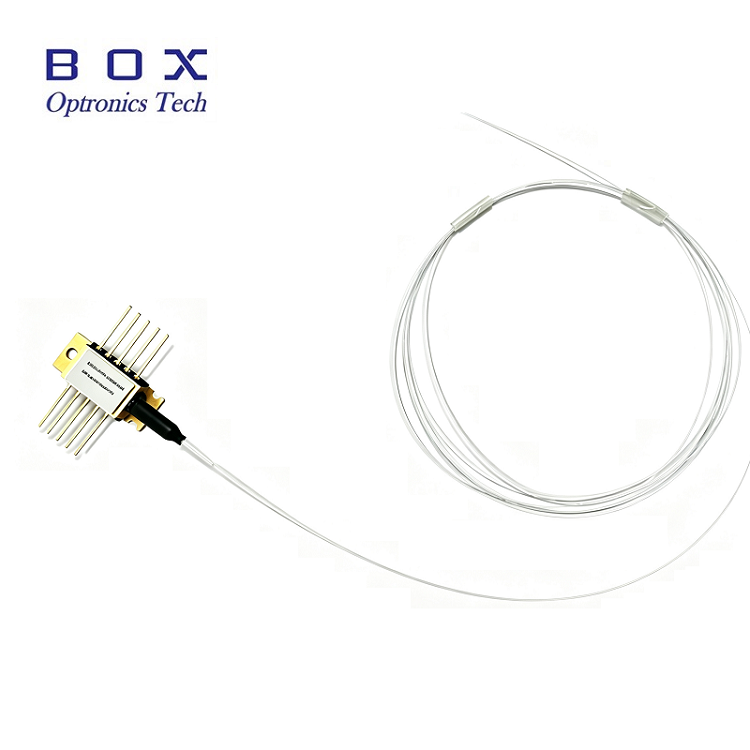

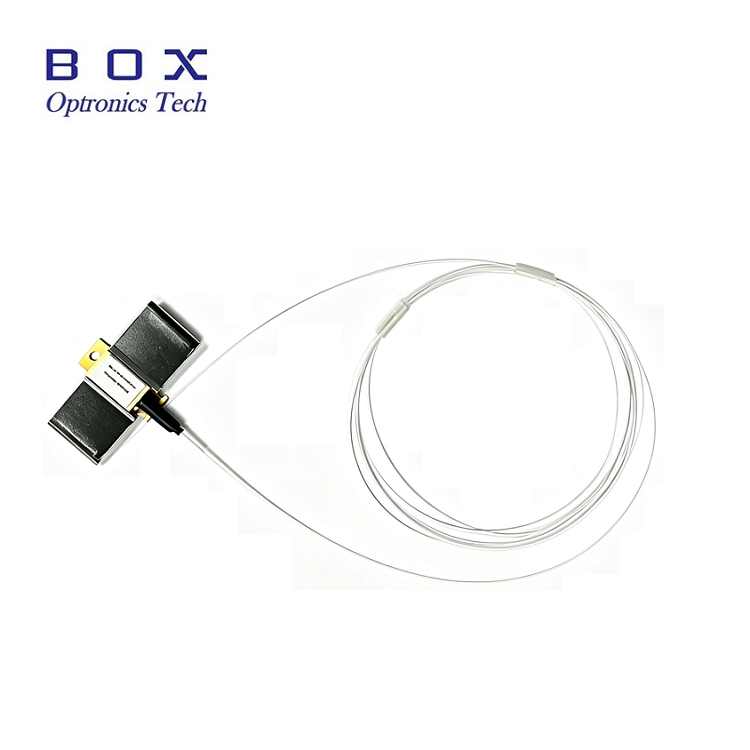

980nm 10pin மினி பட்டர்ஃபிளை கூல்டு பம்ப் லேசர் டையோடு தொகுதி எபோக்சி இல்லாத மற்றும் ஃப்ளக்ஸ் இல்லாத 10-பின் பட்டர்ஃபிளை பேக்கேஜில் ஹெர்மெட்டியாக சீல் செய்யப்பட்டு, உள்ளமைக்கப்பட்ட தெர்மிஸ்டர், தெர்மோஎலக்ட்ரிக் கூலர் மற்றும் மானிட்டர் டையோடு.
980nm 10pin மினி பட்டர்ஃபிளை கூல்டு பம்ப் லேசர் டையோடு தொகுதியானது உமிழ்வு அலைநீளத்தை ”லாக்” செய்ய FBG நிலைப்படுத்தலைப் பயன்படுத்துகிறது. வெப்பநிலை, டிரைவ் கரண்ட் மற்றும் ஆப்டிகல் பின்னூட்டம் ஆகியவற்றில் ஏற்படும் மாற்றங்களின் போதும், இது சத்தமில்லாத நெரோபேண்ட் ஸ்பெக்ட்ரத்தை வழங்குகிறது. Wavelength selection is available for applications that require the highest performance in spectrum control with the highest available powers. இந்த தொகுதி டெல்கார்டில் விவரிக்கப்பட்டுள்ள GR-468-CORE தேவைக்கு இணங்குகிறது.
கிங்க் இல்லாத இயக்க சக்தி 400mW அல்லது 600mW;
SM Hi1060 அல்லது PM980 ஃபைபர் கொண்ட 10-PIN பட்டாம்பூச்சி தொகுப்பு;
ஃபைபர் ப்ராக் கிரேட்டிங் ஸ்டெபிலைசேஷன், அலைநீளம் தேர்வு கிடைக்கிறது;
ஒருங்கிணைந்த தெர்மோஎலக்ட்ரிக் குளிரூட்டி, தெர்மிஸ்டர் மற்றும் மானிட்டர் டையோடு.
அடர்த்தியான அலைநீளப் பிரிவு மல்டிபிளெக்சிங்(DWDM) எர்பியம் டோப் செய்யப்பட்ட ஃபைபர் பெருக்கிகள்(EDFA);
குறைக்கப்பட்ட பம்ப்-கவுண்ட் EDFA கட்டமைப்புகள்;
மிக நீண்ட தூர கேபிள் தொலைக்காட்சி (CATV) டிரங்குகள் மற்றும் மிக அதிக முனை எண்ணிக்கை விநியோகம்.
| அளவுரு | சின்னம் | குறைந்தபட்சம் | தட்டச்சு செய்யவும். | அதிகபட்சம். | அலகு | குறிப்புகள் |
| இயக்க வெப்பநிலை | TCASE | -20 | - | 75 | ℃ | - |
| சேமிப்பு வெப்பநிலை | TSTG | -40 | - | 85 | ℃ | 2000 மணிநேரம் |
| எல்டி முன்னோக்கி மின்னோட்டம் | IF | - | - | 1100 | எம்.ஏ | - |
| எல்டி தலைகீழ் மின்னோட்டம் | ஐஆர் | - | - | 10 | uA | - |
| எல்டி தலைகீழ் மின்னழுத்தம் | வி.ஆர் | - | - | 2 | V | - |
| பிடி முன்னோக்கி மின்னோட்டம் | IPD | - | - | -10 | எம்.ஏ | - |
| PD தலைகீழ் மின்னழுத்தம் | VPD | - | - | 20 | V | - |
| TEC மின்னோட்டம் | ITEC | - | - | 2 | A | - |
| TEC மின்னழுத்தம் | VTEC | - | - | 3.0 | V | - |
| ஃபைபர் வளைவு ஆரம் | - | 30 | - | - | மிமீ | - |
| உறவினர் ஈரப்பதம் | RH | 0 | - | 95% | - | ஒடுங்காதது |
| முன்னணி சாலிடரிங் நேரம் | - | - | - | 10 | இரண்டாவது | 260℃ |
| ஃபைபர் அச்சு இழுப்பு விசை | - | - | - | 5 | N | - |
| ஃபைபர் பக்க இழுக்கும் சக்தி | - | - | - | 2.5 | N | - |
| அளவுருக்கள் | சின்னம் | குறைந்தபட்சம் | தட்டச்சு செய்யவும். | அதிகபட்சம். | அலகு | குறிப்புகள் |
| எல்டி த்ரெஷோல்ட் மின்னோட்டம் | ITH | 90 | 110 | எம்.ஏ | CW | |
| வெளியீட்டு சக்தி | PF | 400 | மெகாவாட் | என்றால்(BOL)<900mA | ||
| 600 | என்றால்(BOL)<1000mA | |||||
| எல்டி முன்னோக்கி மின்னோட்டம் | IF | 1200 | எம்.ஏ | PF = மதிப்பிடப்பட்ட சக்தி | ||
| கிங்க் இல்லாத சக்தி | பிகிங்க் | 700 | மெகாவாட் | >= 1.2*ரேட்டட் பவர் | ||
| கிங்க் இலவச மின்னோட்டம் | IKINK | >= 1.2*If(BOL) | எம்.ஏ | [1] | ||
| எல்டி முன்னோக்கி மின்னழுத்தம் | VF | 2.5 | V | PF = மதிப்பிடப்பட்ட சக்தி | ||
| மைய அலைநீளம் | λC | 973 | 974 | 975 | nm | உச்சம், PF= மதிப்பிடப்பட்ட சக்தி |
| 975 | 976 | 977 | ||||
| உச்ச அலைநீளம் திருப்பம் | △λp/△Tamb | 0.02 | nm/℃ | டி: FBG டெம்ப். | ||
| ஸ்பெக்ட்ரம் அகலம் | △λ | 2 | nm | RMS@-13dB | ||
| ஸ்பெக்ட்ரம் நிலைத்தன்மை | -0.5 | 0.5 | nm | PF=ரேட்டட் பவர்,t=60s | ||
| பொறுப்பை கண்காணிக்கவும் | IM/PF | 1 | 20 | uA/mW | VPD=5V,PF=ரேட்டட் பவர் | |
| பதிலளிப்பு நிலைத்தன்மையை கண்காணிக்கவும் | 20% | @அனைத்து இயக்க வெப்பநிலை | ||||
| இருண்ட மின்னோட்டத்தை கண்காணிக்கவும் | ஐடி | 50 | nA | VPD=5V | ||
| TEC மின்னோட்டம் | ITEC | 1.5 | A | TCASE=75℃ | ||
| TEC மின்னழுத்தம் | VTEC | 3.0 | V | TCASE=75℃ | ||
| TEC மாடுவல் மின் நுகர்வு | P | 5 | W | TCASE=75℃ | ||
| சக்தி நிலைத்தன்மை>20mW 10-20mW3.5-10mW | 0.20.51 | dB | பீக்-டு-பீக், t=60s, DC முதல் 50kHz வரை மாதிரி, TC=25℃ | |||
| கண்காணிப்புப் பிழை | TE | -0.5 | 0.5 | dB | TC=-5~75℃ ,குறிப்பிடப்பட்டது [2] | |
| தெர்மிஸ்டர் எதிர்ப்பு | RTH | 9.5 | 10 | 10.5 | கோம் | TSTG=25℃ |
| தெர்மிஸ்டர் பி மாறிலி | BTH | 3900 | k | TSTG=25℃ | ||
குறிப்புகள்:
1
[2] கண்காணிப்புப் பிழையானது கொடுக்கப்பட்ட கேஸ் வெப்பநிலையில் வரையறுக்கப்படுகிறது, இது ஃபைபர் சக்தியில் ஏற்படும் மாற்றமாகும், இது ஒரு நிலையான மானிட்டர் மின்னோட்டத்தில், வழக்கு 25℃ இல் அளவிடப்பட்ட மதிப்புடன் தொடர்புடையது.

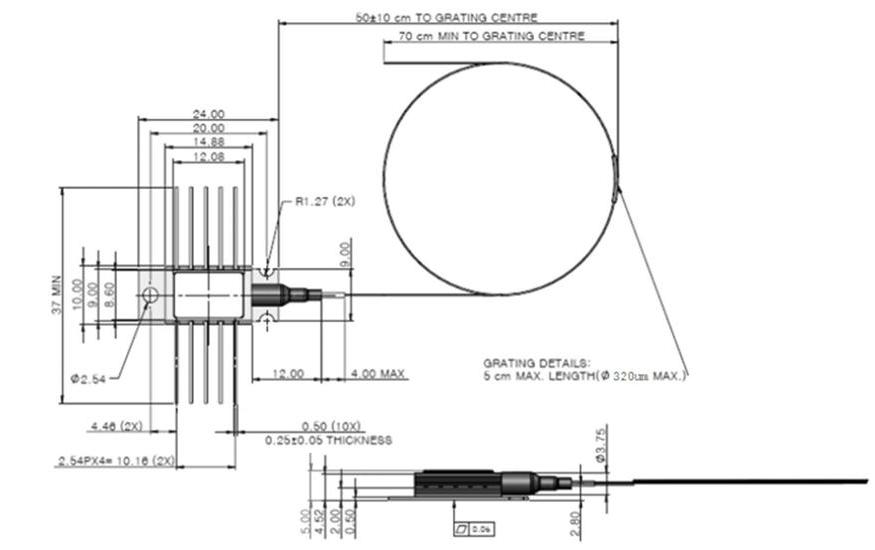

| அளவுருக்கள் | விளக்கம் |
| ஃபைபர் வகை | Hi1060 அல்லது PM980 ஃபைபர் |
| பிக்டெயில் வகை | வெற்று ஃபைபர் |
| பிக்டெயில் நீளம் | 2.0± 0.2மீ |
| இணைப்பான் வகை | இல்லாமல் |
| பின் | விளக்கம் | பின் | விளக்கம் |
| 1 | TEC(+) | 10 | TEC(-) |
| 2 | தெர்மிஸ்டர் | 9 | வழக்கு மைதானம் |
| 3 | PDAnode | 8 | NC |
| 4 | பிடி கேத்தோடு | 7 | எல்டி கேத்தோடு |
| 5 | தெர்மிஸ்டர் | 6 | எல்டி ஆனோட் |
| BFLD | -XXXF | -XX | XX | -எக்ஸ் | XX | X |
| லேசர் | அலைநீளம் | வெளியீட்டு சக்தி | ஃபைபர் வகை | தொகுப்பு | இணைப்பான் வகை | தளர்வான குழாய் |
| பம்ப்லேசர் | 974: 974nm976: 976nm | 4H: 400mW6H: 600mW | எஸ்எம்: ஒற்றை முறைPM: துருவப்படுத்தல் பராமரித்தல் | -H: 10PINNull: 14PIN | FA : FC/APCSA : SC/APCN0: பூஜ்யம் | பூஜ்யம்: வெற்று ஃபைபர் 1: தளர்வான குழாய் |
