1064nm 200mW DFB பட்டர்ஃபிளை லேசர் டையோடு

1064nm 200mW DFB பட்டர்ஃபிளை லேசர் டையோடு என்பது 100kHz லைன் அகலம் மற்றும் 200mW வரையிலான வெளியீட்டு ஆற்றலைக் கொண்ட ஒரு குறுகிய-வரி அகல லேசர் ஆகும், இது ஃபைபர் லேசர் விதை மூலங்கள் மற்றும் லிடாரில் பரவலாகப் பயன்படுத்தப்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

1064nm 200mW DFB பட்டர்ஃபிளை லேசர் டையோடு என்பது 100kHz லைன்அகலம் மற்றும் 200mW வரையிலான வெளியீட்டு ஆற்றலைக் கொண்ட ஒரு குறுகிய-வரி அகல லேசர் ஆகும், இது ஃபைபர் லேசர் விதை மூலங்கள் மற்றும் லிடாரில் பரவலாகப் பயன்படுத்தப்படுகிறது.

1064nm 200mW DFB பட்டர்ஃபிளை லேசர் டையோடு அம்சங்கள்

200mW உயர் வெளியீட்டு சக்தி;

துறையில் நிரூபிக்கப்பட்ட உயர் நம்பகத்தன்மை;

Hi1060 SM அல்லது PM980-HP ஃபைபர் பிக்டெயில்;

14PIN பட்டாம்பூச்சி தொகுப்பு;

உள் தெர்மோஎலக்ட்ரிக் ஹீட்பம்ப் மற்றும் மானிட்டர் ஃபோட்டோடியோட்;

நம்பகத்தன்மை:டெல்கார்டியா ஜிஆர்-468. RoHS

1064nm 200mW DFB பட்டர்ஃபிளை லேசர் டையோடு பயன்பாடுகள்:

லேசர்களுக்கான விதை ஆதாரம்;

ஸ்பெக்ட்ரோஸ்கோபி;

ஆப்டிகல் சென்சிங்.

முழுமையான அதிகபட்ச மதிப்பீடுகள்

அளவுரு	சின்னம்	குறைந்தபட்சம்	அதிகபட்சம்.	அலகு
அதிகபட்ச இயக்க மின்னழுத்தம்	V	-	2.5	V
அதிகபட்ச இயக்க மின்னோட்டம்	I	-	500	எம்.ஏ
MPD தலைகீழ் மின்னழுத்தம்	VMPD	-	20	V
தெர்மோஎலக்ட்ரிக் குளிரூட்டி மின்னழுத்தம்	VTEC	-	4.8	V
தெர்மோஎலக்ட்ரிக் குளிரூட்டி மின்னோட்டம்	ITEC	-	1.8	A
இயக்க வெப்பநிலை	TC	-20	60	℃
சேமிப்பு வெப்பநிலை	TSTG	-40	85	℃
சேமிப்பு ஈரப்பதம்	-	5	85	%RH
எலக்ட்ரோ ஸ்டேடிக் டிஸ்சார்ஜ் (ESD)	VESD	-	500	V
முன்னணி சாலிடரிங் வெப்பநிலை	ஸ்டெம்ப்	-	260	℃
முன்னணி சாலிடரிங் நேரம்	STIME		10	நொடி

எலக்ட்ரோ-ஆப்டிகல் பண்புகள்(25℃ லேசர் வெப்பநிலை):

அளவுரு	சின்னம்	நிபந்தனை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்.	அதிகபட்சம்.	அலகு
மைய அலைநீளம்	λc	TL=15～35℃ CW	1062	1064	1066	nm
ஆப்டிகல் வெளியீட்டு சக்தி	அஞ்சல்	TL=25℃	-	200	-	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	TL=25℃	-	45	70	எம்.ஏ
இயக்க மின்னழுத்தம்	VOP	IOP= 200mA(CW)	-	-	2.5	V
இயக்க மின்னோட்டம்	ஐயோப்	IOP= 200mA(CW)	-	300	500	எம்.ஏ
-3dB நிறமாலை அகலம்	Δλ	-	-	0.03	-	nm

பக்க பயன்முறை அடக்க விகிதம்	எஸ்எம்எஸ்ஆர்	-	-	40	-	dB
துருவமுனைப்பு அழிவு விகிதம்	ER	-	18	-	-	dB
வெப்பநிலை அலைநீள குணகம்	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD பொறுப்பு	IMON/POP	@-5V சார்பு மின்னழுத்தம்	1	-	30	μA/mW
தெர்மிஸ்டர் எதிர்ப்பு	RTH	-	9.5	10	10.5	KΩ

ஆப்டிகல் ஃபைபர் விவரக்குறிப்புகள்:

அளவுருக்கள்	விளக்கம்
ஃபைபர் வகை	Hi1060 அல்லது PM980
பிக்டெயில் வகை	900μm தளர்வான குழாய்
பிக்டெயில் நீளம்	1.0± 0.1மீ
இணைப்பான் வகை	FC/APC

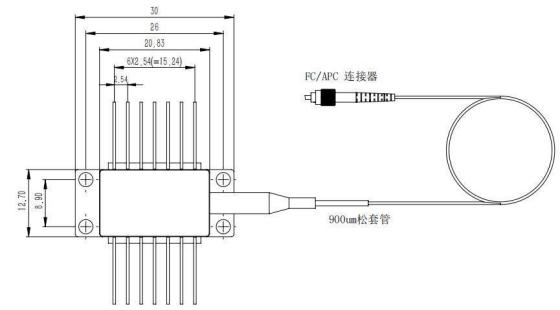

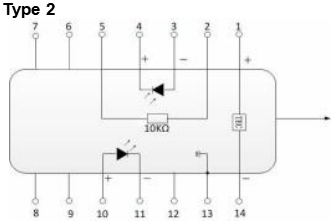

தொகுப்பு வரைதல்&பின்-அவுட் வரையறை(அலகு: மிமீ):

பின்	விளக்கம்	பின்	விளக்கம்
1	TEC(+)	14	TEC(-)
2	தெர்மிஸ்டர்	13	வழக்கு மைதானம்
3	PD Monitor Anode (-)	12	NC
4	பிடி மானிட்டர் கத்தோட் (+)	11	லேசர் கத்தோட் (-)
5	தெர்மிஸ்டர்	10	லேசர் அனோட் (+)
6	NC	9	NC
7	NC	8	NC

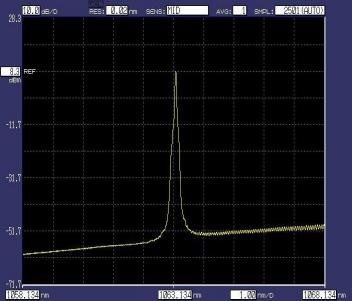

வழக்கமான ஆப்டிகல் ஸ்பெக்ட்ரம்

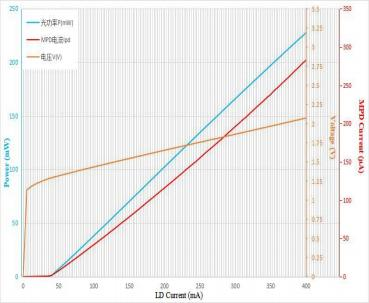

ஸ்பெக்ட்ரம் (Pop=200mW,25℃) ஒளி மின்னோட்ட மின்னழுத்த வளைவுகள் (25℃)

ஆர்டர் தகவல்:

BFLD	-XXXX	-எக்ஸ்	XX	-XX	X
லேசர் வகை	அலைநீளம்	வெளியீட்டு சக்தி	ஃபைபர் வகை	இணைப்பான்	பின்-அவுட்
DFB	1064: 1064nm	2H: 200mW	எஸ்எம்: Hi1060PM : PM980	FA: FC/APCOther	NULL: 14PIN வகை 2 தனிப்பயனாக்கப்பட்டது(10PIN)

எ.கா.:BFLD-1060-2HSM-FA (ஆர்டர் தகவல்: 1064nm DFB பட்டர்ஃபிளை லேசர் டையோடு 200mW அவுட்புட் பவர், மற்றும் SM Hi1060 ஃபைபர் உடன் FC/APC இணைப்பான், PIN-OUT வகை 2 ஆகும்).
