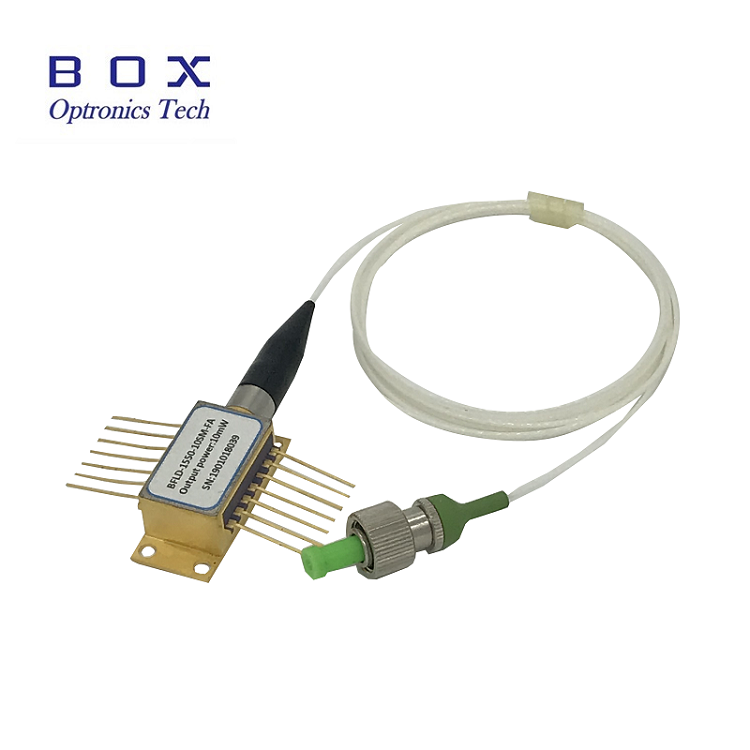

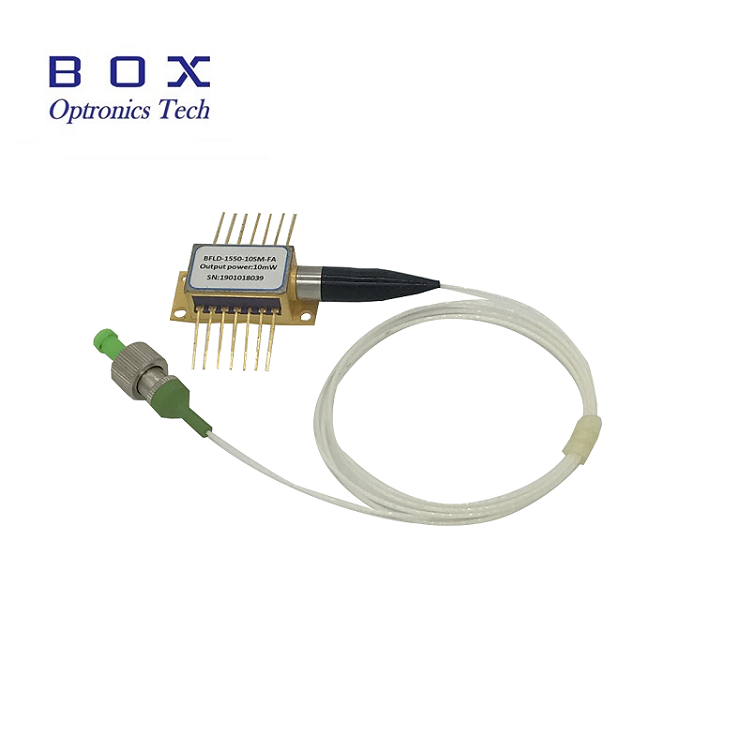

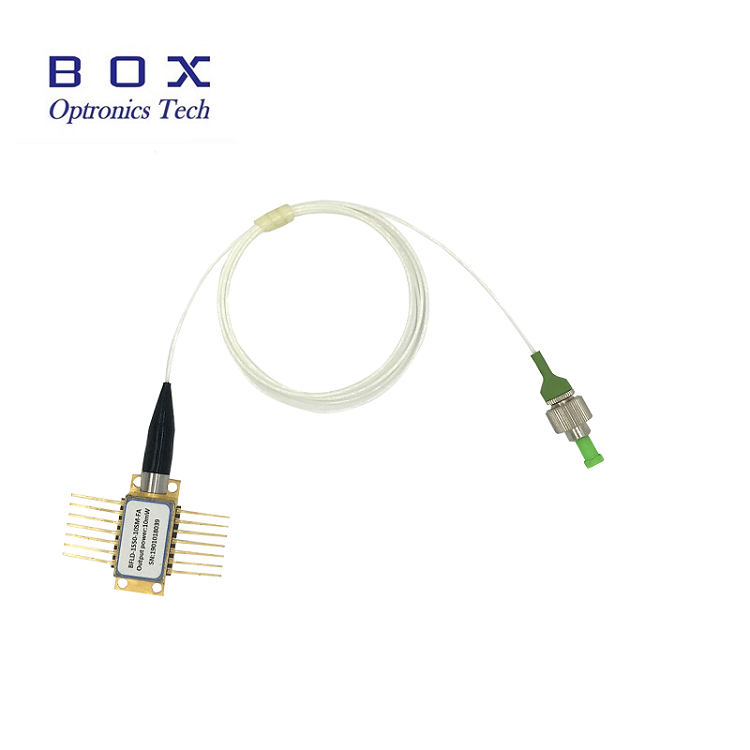

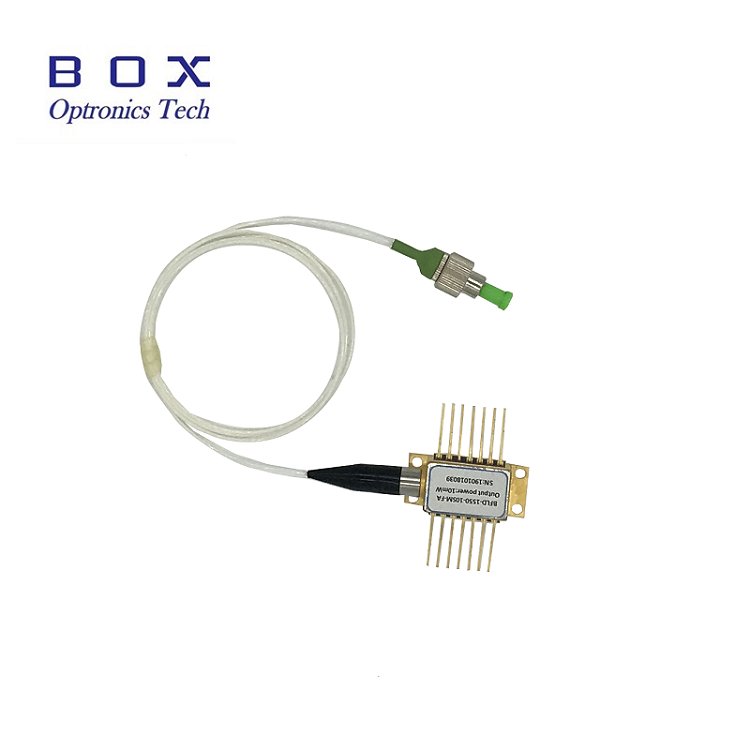

1030nm 200mW 100KHz DFB பட்டர்ஃபிளை லேசர் டையோடு

1030nm 200mW 100KHz DFB பட்டர்ஃபிளை லேசர் டையோடு என்பது உயர்-சக்தி, குறுகிய வரி அகல DFB பட்டாம்பூச்சி தொகுப்பு லேசர் டையோடு, ஃபைபர் லேசர்கள் அல்லது துல்லியமான நிறமாலை அளவீடுகளுக்கு விதை ஆதாரங்களாக பரவலாகப் பயன்படுத்தப்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

1. சுருக்கம்:

1030nm 200mW 100KHz DFB பட்டர்ஃபிளை லேசர் டையோடு என்பது அதிக சக்தி கொண்ட, குறுகிய லைன்அகல DFB பட்டர்ஃபிளை பேக்கேஜ் லேசர் டையோடு, ஃபைபர் லேசர்கள் அல்லது துல்லியமான நிறமாலை அளவீடுகளுக்கு விதை ஆதாரமாகப் பரவலாகப் பயன்படுத்தப்படுகிறது.

2. அம்சங்கள்:

• 200mW உயர் வெளியீட்டு சக்தி;

• 100kHz க்குக் கீழே குறுகிய வரி அகலம்;

• PM ஃபைபர் 18dB உயர் PERக்கு அப்பால்;

• 14PIN பட்டர்ஃபிளை தொகுப்பு;

• உள் தெர்மோஎலக்ட்ரிக் ஹீட் பம்ப் மற்றும் மானிட்டர் போட்டோடியோட்;

• புலத்தால் நிரூபிக்கப்பட்ட உயர் நம்பகத்தன்மை.

நம்பகத்தன்மை:டெல்கார்டியா ஜிஆர்-468. RoHS

3. விண்ணப்பங்கள்:

• லேசர்களுக்கான விதை ஆதாரம்;

• ஸ்பெக்ட்ரோஸ்கோபி;

• ஆப்டிகல் சென்சிங்.

4. முழுமையான அதிகபட்ச மதிப்பீடுகள்

அளவுரு	சின்னம்	குறைந்தபட்சம்	அதிகபட்சம்.	அலகு
எல்டி தலைகீழ் மின்னோட்டம்	ஐஆர்	-	2	V
எல்டி முன்னோக்கி மின்னோட்டம்	IF	-	500	எம்.ஏ
MPD தலைகீழ் மின்னழுத்தம்	VMPD	-	20	V
தெர்மோஎலக்ட்ரிக் குளிரூட்டி மின்னழுத்தம்	VTEC	-	4.8	V
தெர்மோஎலக்ட்ரிக் குளிரூட்டி மின்னோட்டம்	ITEC	-	2.5	A
இயக்க வெப்பநிலை	TC	-45	70	℃
சேமிப்பு வெப்பநிலை	TSTG	-40	85	℃
சேமிப்பு ஈரப்பதம்	-	5	85	%RH
எலக்ட்ரோ ஸ்டேடிக் டிஸ்சார்ஜ் (ESD)	VESD	-	500	V
முன்னணி சாலிடரிங் வெப்பநிலை	ஸ்டெம்ப்	-	260	℃
முன்னணி சாலிடரிங் நேரம்	STIME		10	நொடி

5. எலக்ட்ரோ-ஆப்டிகல் குணாதிசயங்கள்(25℃ லேசர் வெப்பநிலை):

அளவுரு	சின்னம்	நிபந்தனை	குறைந்தபட்சம்	தட்டச்சு செய்யவும்.	அதிகபட்சம்.	அலகு
மைய அலைநீளம்	λc	TL= 15～35℃ CW	1028	1030	1032	nm
ஆப்டிகல் வெளியீட்டு சக்தி	அஞ்சல்	TL=25℃	-	200	-	மெகாவாட்
வாசல் மின்னோட்டம்	ITH	TL=25℃	-	45	70	எம்.ஏ
இயக்க மின்னழுத்தம்	VOP	POP= 200mW(CW)	-	-	2.5	V
இயக்க மின்னோட்டம்	ஐயோப்	POP= 200mW(CW)	-	300	500	எம்.ஏ
கோடு அகலம்	Δλ	-	-	30	100	KHz
பக்க பயன்முறை அடக்க விகிதம்	எஸ்எம்எஸ்ஆர்	-	-	40	-	dB
துருவமுனைப்பு அழிவு விகிதம்	ER	-	18	-	-	dB
வெப்பநிலை அலைநீள குணகம்	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD பொறுப்பு	IMON/POP	@-5V சார்பு மின்னழுத்தம்	1	-	30	μA/mW
தெர்மிஸ்டர் எதிர்ப்பு	RTH	-	9.5	10	10.5	KΩ

6. ஆப்டிகல் ஃபைபர் விவரக்குறிப்புகள்:

அளவுருக்கள்	விளக்கம்
ஃபைபர் வகை	PM980
பிக்டெயில் வகை	900μm தளர்வான குழாய்
பிக்டெயில் நீளம்	1.2± 0.1மீ
இணைப்பான் வகை	FC/APC

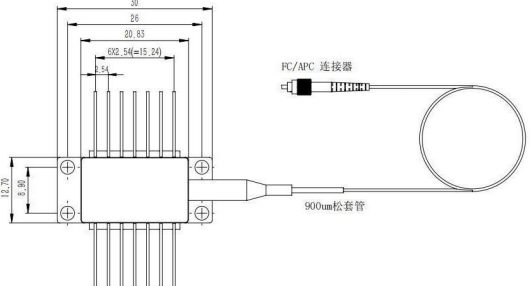

7. பேக்கேஜ் வரைதல்&பின்-அவுட் வரையறை(அலகு: மிமீ):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

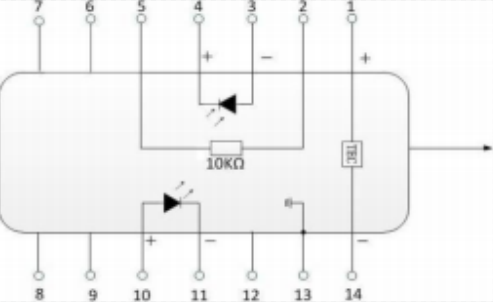

வகை 2

பின்	விளக்கம்	பின்	விளக்கம்
1	TEC(+)	14	TEC(-)
2	தெர்மிஸ்டர்	13	வழக்கு மைதானம்
3	PD Monitor Anode (-)	12	NC
4	பிடி மானிட்டர் கத்தோட் (+)	11	லேசர் கத்தோட் (-)
5	தெர்மிஸ்டர்	10	லேசர் அனோட் (+)
6	NC	9	NC
7	NC	8	NC
